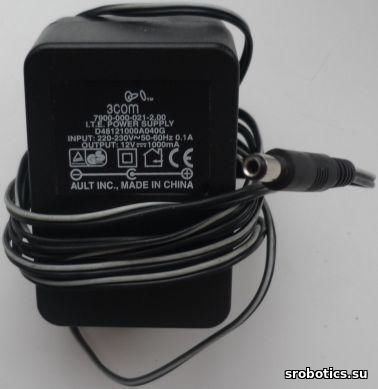

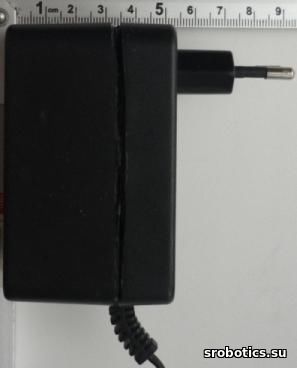

| Разбирал на работе старый электронный хлам и попался мне в руки блок питания фирмы 3COM.
Технические параметры указаны на табличке:
Входное напряжение: 220-230 В 50-60 Гц
Потребляемый ток: 0,1 А
Выходное напряжение: 12 В
Выходной ток: 1000 мА
Габаритные размеры и вес блока питания указывали на то, что там установлен обычный понижающий трансформатор, рассчитанный на промышленную частоту электросети в розетке.
Включил блок питания в исправную розетку и проверил мультиметром выходное напряжение на штекере. Оказалось, что на выходе из блока питания напряжение отсутствует.

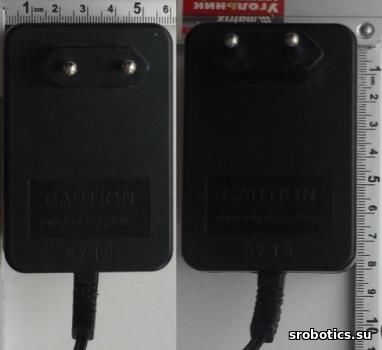

Вынул блок питания из розетки и проверил сопротивление между контактами вилки. Измерительный прибор показал обрыв электрической цепи.

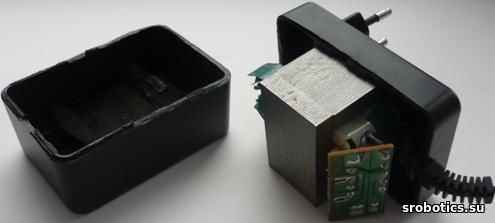

Решил вскрыть корпус и попробовать отремонтировать блок питания. К сожалению, крышка к основанию корпуса оказалась приклеена. Пройдя ножом по периметру стыка, отделил одно от другого. Делать это нужно аккуратно, чтобы не повредить детали расположенные внутри.
Как и предполагалось, внутри корпуса оказался понижающий трансформатор и диодный мост.

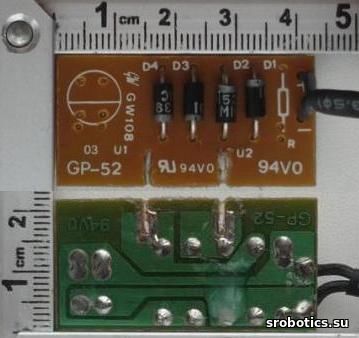

Плата крепится пайкой непосредственно на провода вторичной обмотки трансформатора. Диодный мост собран на четырех диодах N5391.
В ходе проверки диодный мост оказался полностью исправным.
Осталось проверить понижающий трансформатор. Вторичная обмотка оказалась целой, а вот первичная обмотка выдавала обрыв цепи. На этом весь ремонт можно считать оконченным, ведь перематывать первичную обмотку трансформатора дело довольно трудоемкое.
Но есть одно но. Внутри корпуса блока питания к вилке припаяны два провода в пвх изоляции. Они заходят под зеленую изоляцию трансформатора и присоединяются к первичной обмотке, но сейчас, как правило, это делается не напрямую, а через термопредохранитель.

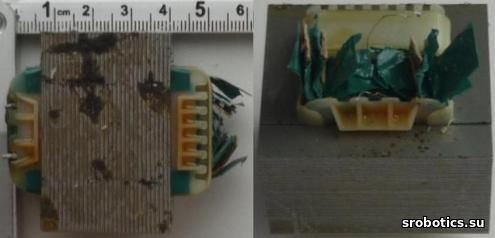

Аккуратно слой за слоем взрезаем изоленту на трансформаторе и доходим до места спайки проводов к первичной обмотке трансформатора и термопредохранителю.

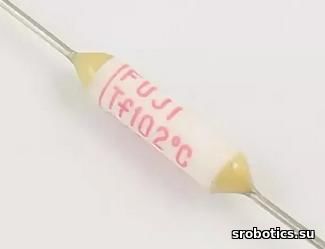

На фото справа термопредохранитель уже отпаян и удален. Видны только два провода первичной обмотки трансформатора. К сожалению, я не успел его заснять, так как он был успешно выброшен. Выглядел он примерно как на фото ниже, но только был на 105 градусов Цельсия.
Проверка показала, что первичная обмотка трансформатора целая, а вот термопредохранитель перегорел. Термопредохранители на то и термопредохранителя, что перегорают от превышения температуры выше уставки. Получается, что в процессе эксплуатации трансформатор нагрелся свыше 105 градусов Цельсия, и сработала защита от перегрева.
Дальнейший ремонт сводится либо к замене термопредохранителя, либо к полному отказу от него и подключению первичной обмотки напрямую к вилке без него. Во втором случае защита от перегрева будет отсутствовать.

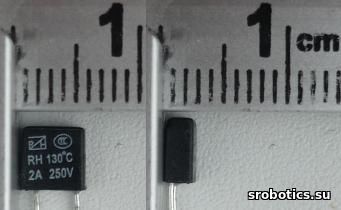

Я решил, что напрямую соединять не буду. Раз была защита, значит, она должна быть. В радиомагазине, из имеющихся у них термопредохранителей, выбрал термопредохранитель с минимальной температурой уставки. Все остальные были с более высокими температурами уставок.
Эта температура уставки выше, чем на заводском термопредохранителе, но это хоть какая-то защита от перегрева.
P.S.: Причиной перегорания термопредохранителя в данном блоке питания, является завышение производителем значения выходного тока блока питания, а также малая рассеиваемая мощность корпуса (закрытый пластиковый корпус).
Рекомендация: выходной ток должен быть снижен как минимум вдвое или должны быть применены меры к увеличению рассеиваемой мощности корпуса блока питания (внешний металлический радиатор или дополнительная вентиляция корпуса, также возможна полная замена корпуса).
"Сон разума рождает чудовищ"
|
| |
|
|
| srobotics | Дата: Суббота, 09.03.2019, 17:15 | Сообщение # 2 |
|
Администратор
Группа: Администраторы
Сообщений: 8
Статус: Оффлайн
| Решил провести несколько испытаний отремонтированного блока питания.

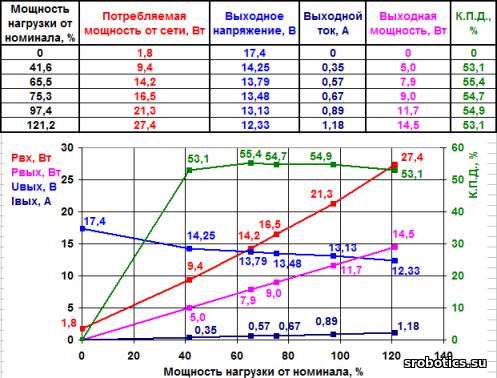

Испытание №1. Выходные параметры блока питания при различной нагрузке.
Данные производителя на блоке питания:
- номинальное выходное напряжение – 12 В;
- номинальный выходной ток – 1 А;
Получается, что номинальная выходная мощность равна 12 Вт.
Испытательное входное напряжение – 230В, 50Гц.
Температура окружающего воздуха – 21 °С.
Время измерения каждой нагрузки не более – 5 сек.
Испытание проводилось на «холодную», т.е. каждая новая нагрузка подключалась к блоку питания, после того как он остынет. Полученные результаты приведены ниже.
Испытание № 2. Температурное испытание при различной нагрузке.
Испытательное входное напряжение – 230 В, 50 Гц.
Температура окружающего воздуха – 21 °С.
Расположение блока питания в пространстве – в розетке на стене.
Мощность нагрузки: 5 Вт и 9 Вт.
Внутри блока питания установлен термодатчик, подключенный к цифровому тестеру.

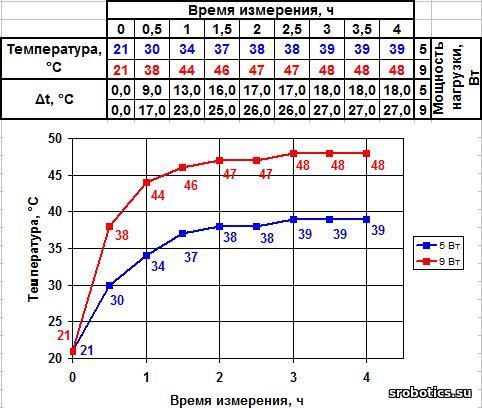

Полученные результаты приведены ниже.
Видно, что после 4 часов работы температура воздуха внутри блока питания стабилизируется.
Температура окружающего воздуха может отличатся от 21 °С.
Возьмем например очень жаркий летний день с температурой воздуха в тени 35 °С.
Получим температуру внутри блока питания:
а) 35 + 18 = 53 °С при 5 Вт;
б) 35 + 27 = 62 °С при 9 Вт.
О температуре кристаллов выпрямительных диодов я умолчу, она будет еще выше.
Для размышлений приведу только тепловое сопротивление диода N5391 – 50 °С/Вт.
Вывод: Выходная мощность 9 Вт это максимум для данного блока питания при продолжительном времени использования.
На этом испытания блока питания считаю оконченным.
Решено что он станет донором для нормального блока питания в хорошо проветриваемом корпусе и как положено со сглаживающим конденсатором на выходе. Но это уже совсем другая история.
